摘要说明： 本文档为三菱电机（Mitsubishi Electric）低压塑壳断路器（Molded Case Circuit Breaker – MCCB）型号 NF250-CV 2P 150A 36kA 的完整技术与产品说明书。内容涵盖产品概述、核心技术优势、详细规格参数、工作原理、行业应用场景、安装与维护规范以及质量承诺，旨在为电气工程师、采购人员及系统集成商提供全面且客观的参考资料。

一、 产品概述 (Product Overview)

在现代工业自动化、商业建筑及基础设施的电力配电系统中，电路的安全保护与可靠分断是确保人员安全和设备稳定运行的核心要素。三菱电机（Mitsubishi Electric）作为全球领先的电气与电子设备制造巨头，其研发生产的低压断路器产品长期以来在国际市场上享有极高的声誉。

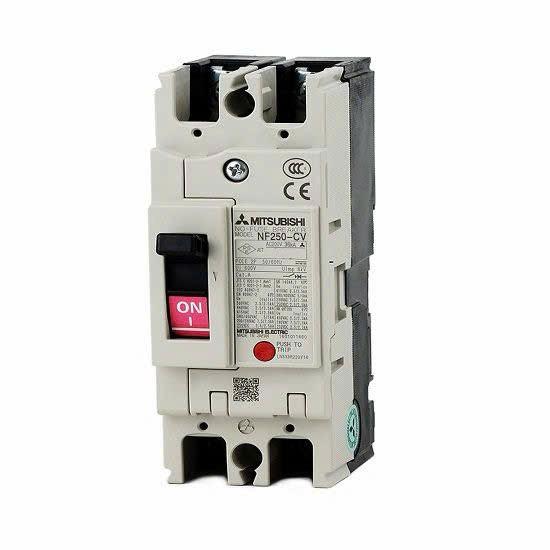

NF250-CV 2P 150A 36kA 是三菱 WS-V 系列（World Super Series）中的一款高性能塑壳断路器。该产品专为中低压配电网络设计，主要功能在于接通、承载和分断正常回路条件下的电流，并在规定的异常回路条件（如过载、短路及欠压等）下实现快速可靠的分断，从而保护下游线路、变压器、电动机及相关电气设备免遭损坏。

作为 250AF（壳架等级 250A）中的主力型号，NF250-CV 结合了紧凑的结构设计与出色的极限短路分断能力（Icu = 36kA），在有限的空间内实现了极高的防护性能与经济效益平衡。其符合严格的国际电工委员会标准（IEC 60947-2），广泛适用于各类标准配电柜、控制箱以及自动化控制系统中。

二、 核心技术与优势分析 (Key Technical Benefits)

1. 卓越的分断能力与安全性 (High Breaking Capacity & Safety)

NF250-CV 具备高达 36kA 的极限短路分断能力（在 230VAC 工作电压下）。当电路发生短路事故时，产生的大电流会在极短时间内造成严重的机械应力和热效应。该型号采用三菱专有的灭弧室结构与高灵敏度的脱扣机构，能在极短时间内切断故障电流，有效抑制电弧蔓延，限制短路能量对系统造成的破坏，最大限度地保障电网安全及人身安全。

2. 紧凑型结构设计 (Compact & Space-saving Design)

在 modern 配电柜制造中，柜内空间往往非常宝贵。NF250-CV 属于 250AF 壳架等级，采用了模块化与紧凑化的结构外观设计。相较于同类规格的其他品牌产品，其占空体积更小，能够有效提升配电柜内的空间利用率，便于多路断路器的并排紧密安装，降低整体配电柜的制造与运输成本。

3. 高可靠性与长使用寿命 (High Reliability & Long Durability)

产品内部触头采用了优质的抗熔焊合金材料，机械结构经过精密加工与耐磨处理。无论是频繁的机械操作，还是长期处于额定电流下的满载运行，NF250-CV 都能保持稳定的电气性能。先进的内部散热通道设计有效降低了长时运行下的温升，显著延长了设备的使用寿命，降低了用户的运维成本。

4. 严谨的品质控制与标准认证 (Global Standards Compliance)

生产过程严格遵循三菱电机的全球统一质量控制标准，从零部件选材、自动化装配到出厂前的严格检验，确保每一台断路器均达到高标准一致性。产品完全符合国际电工委员会标准 IEC 60947-2（低压开关设备和控制设备 第2部分：断路器），为全球范围内的电气工程项目提供合规性保障。

三、 详细技术参数 (Technical Specifications)

下表详细列出了三菱 NF250-CV 2P 150A 36kA 塑壳断路器的主要技术规格与运行参数：

四、 工作原理与保护机制 (Working Principle)

三菱 NF250-CV 塑壳断路器内部集成了两种主要的脱扣保护机制：过载热保护（热双金属片）与短路瞬时电磁保护（电磁脱扣器）。

1. 过载保护 (Overload Protection)

当电路中接有过多负载或设备出现非破坏性异常，导致实际电流超过额定电流（150A）但未达到短路倍数时，断路器内部的热双金属片受热发生弯曲变形。随着过载时间的积累，双金属片的变形量达到预定阈值，触发内部脱扣机构动作，将触头快速断开，从而切断电源。这种反时限特性（电流越大，脱扣动作时间越短）保护了导线绝缘层免受高温过热烧毁。

2. 短路保护 (Short-circuit Protection)

当系统发生相间短路或接地短路时，线路电流瞬间激增至数千安培甚至上万安培。此时，断路器内部的电磁脱扣线圈产生强大的磁力，直接吸引衔铁，克服弹簧阻力迅速推动脱扣杠杆，使触头在几毫秒内迅速分离。配合高效灭弧室（Arc Chute），将产生的电弧拉长、冷却并熄灭，实现瞬间切断短路电流。

五、 典型应用领域 (Application Areas)

凭借 150A 额定电流与 36kA 分断能力的优异配置，NF250-CV 2P 广泛应用于各类单相及两相配电系统中：

• 工业制造与工厂配电： 适用于车间主配电柜、重型设备供电专线、电动机控制中心（MCC）以及各种自动化生产线的总电源或分支回路保护。
• 民用与商业建筑： 广泛应用于写字楼、高层住宅、商业综合体、酒店及医院的楼层配电箱、照明配电柜、空调机组供电线路等。
• 电力与基建工程： 用于箱式变电站、配电室主副柜、变压器二次侧保护以及各类分配电箱（DB）。
• 新能源与特殊设备： 适用于光伏交流汇流箱、UPS 不间断电源系统进出线保护、充电桩配电柜以及直流设备前端的交流分断 protection。

六、 安装、接线与维护指南 (Installation & Maintenance)

1. 安装前准备与注意事项

• 安装前须核对断路器铭牌上的参数（如 Ue = 230VAC, In = 150A, Icu = 36kA）是否与设计线路的要求相符。
• 检查断路器外观是否完好，手动操作合闸（ON）、分断（OFF）及再扣（RESET）动作应顺畅无卡阻。
• 务必在断电状态下进行安装与接线操作，严禁带电施工。

2. 接线与规范要求

• 导线截面积应根据额定电流 150A 严格选配，确保接线端子与铜排或线缆接头连接紧密，并按规定扭矩拧紧螺栓，防止因接触不良导致温升过高或引发火灾。
• 对于 2P（2极）断路器，需正确连接相线与零线（或两相相线），确保灭弧与脱扣保护正常发挥作用。

3. 定期检查与维护

• 定期（建议每半年或一年）清除断路器表面的灰尘与杂物，保持外壳清洁与通风散热良好。
• 每年在无负载状态下，手动按下试验按钮（TEST button）进行一次脱扣测试，验证内部脱扣机构动作是否正常。
• 检查接线端子螺栓有无松动，若有松动应及时予以紧固。

七、 售后服务与质量承诺 (Service & Support)

我们承诺所售出的每一台三菱 NF250-CV 塑壳断路器均为三菱电机原装正品，出厂均经过严格的质量检测程序。

• 质保期： 自购买之日起提供 12 个月的免费质量保证。
• 技术支持： 提供专业的技术咨询服务，协助客户解答安装、选型及现场调试过程中的各类技术难题。
• 物流配送： 支持全国范围内快速发货，确保工程项目的顺利推进与按期完工。
